纏繞墊片金屬纏繞墊片
型號：G2120
纏繞墊片形狀　
金屬纏繞墊片說明：

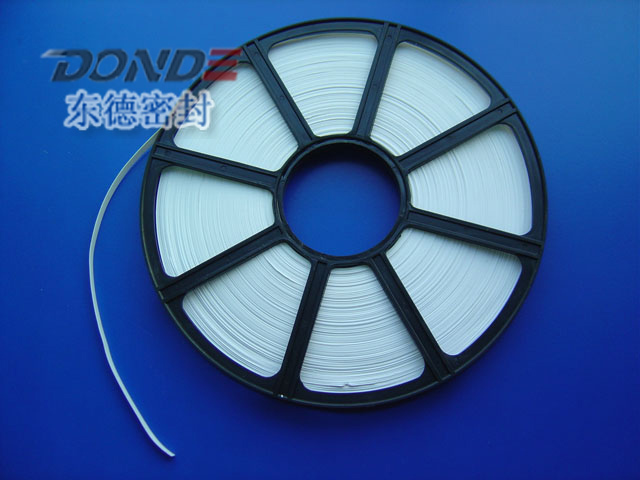

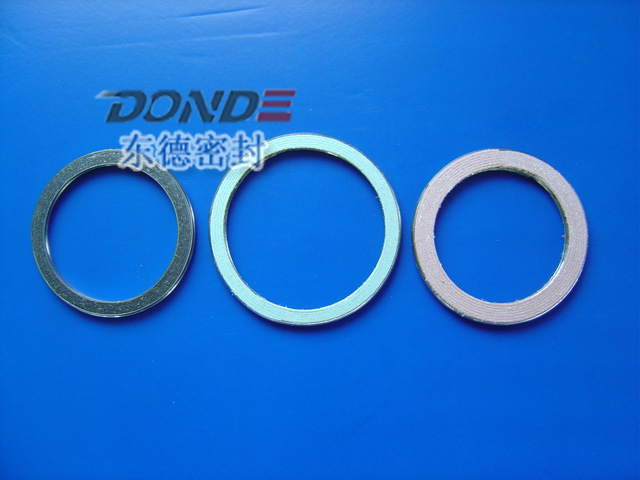

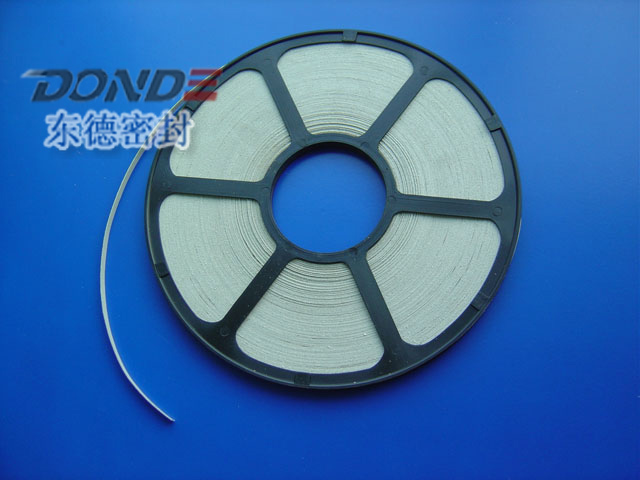

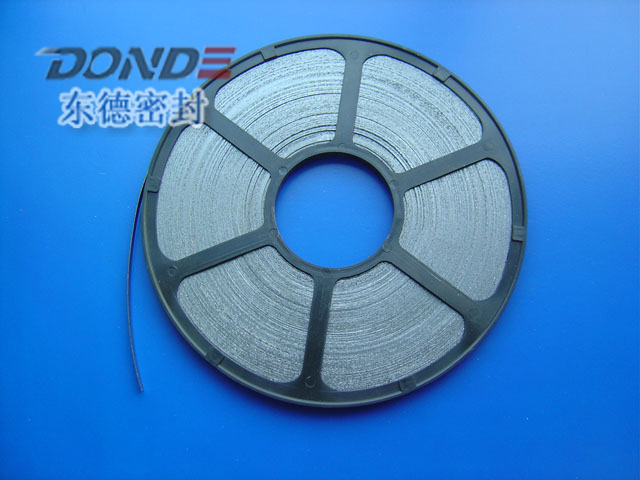

金屬纏繞墊片采用優質SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重迭螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性最佳的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其最大壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件
纏繞墊片應用范圍：石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。

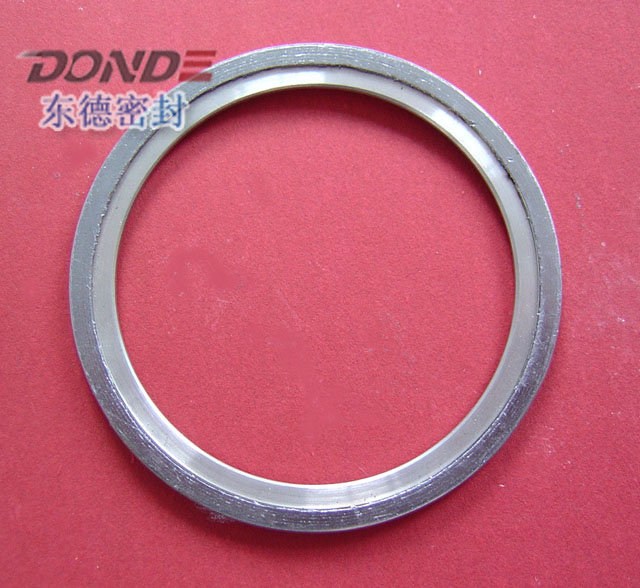

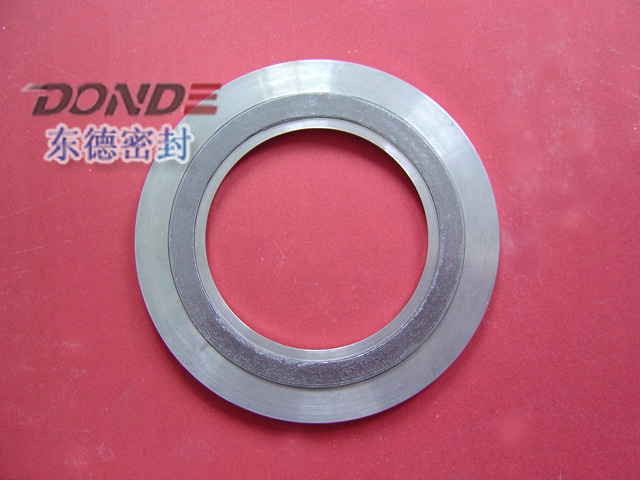

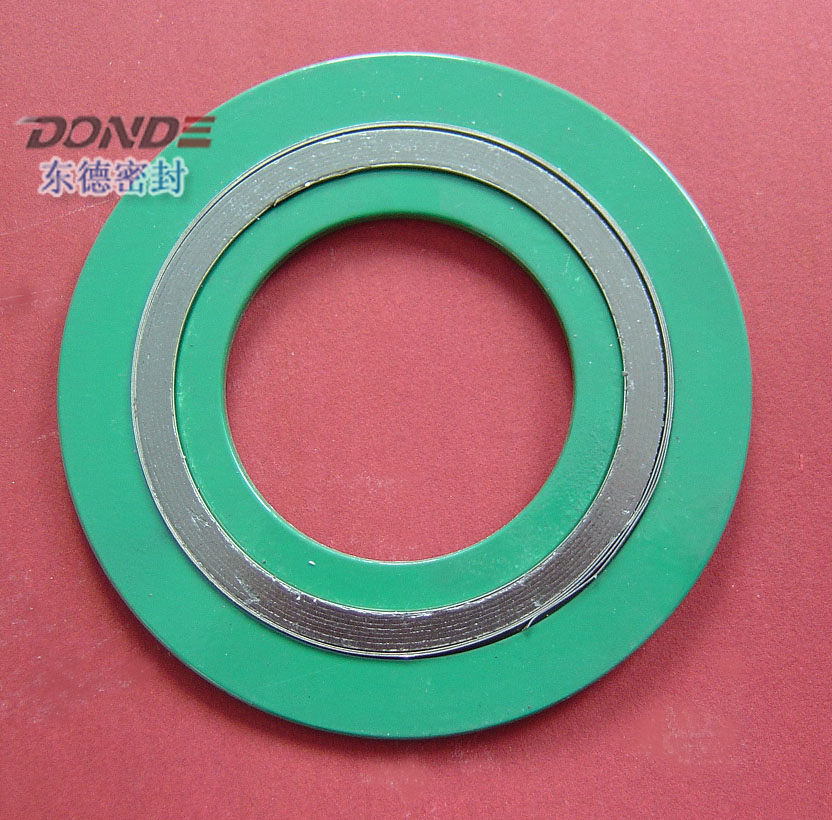

纏繞片墊片分四種形式：基本型纏繞墊片（G2121）、帶內環型纏繞墊片（G2122）、帶外環型纏繞墊片（G2123）、帶內外環型纏繞墊片（G2124）。
金屬纏繞墊片的種類：
種類 厚度
基本型（G2121）纏繞墊片 3.2 4.5
帶內環（G2122）纏繞墊片   4.5
帶外環（G2123）纏繞墊片   4.5
帶內外環（G2124）纏繞墊片   4.5

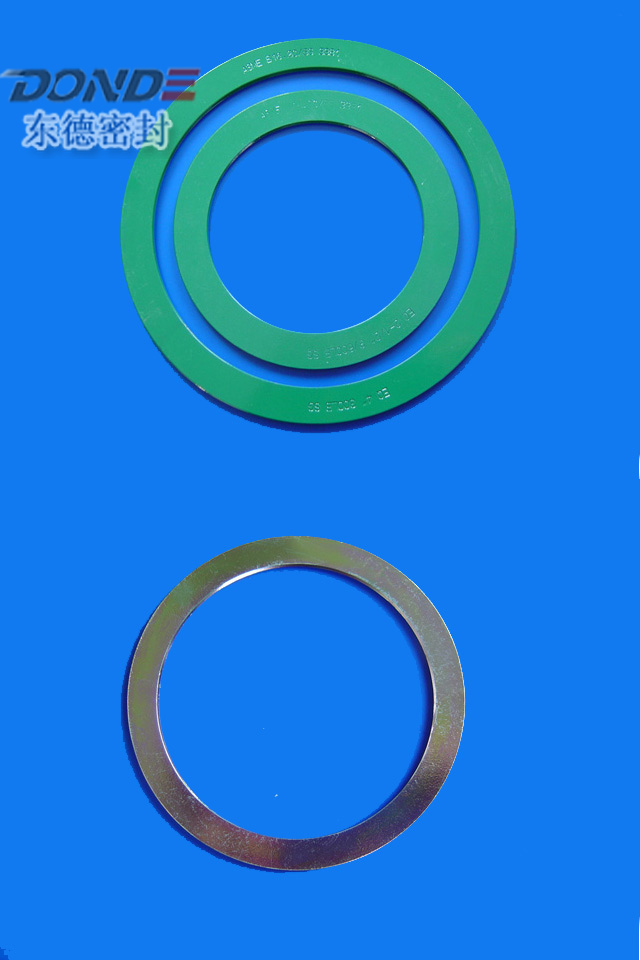

金屬纏繞墊片的結構材料：
填充料 鋼帶 內環 外環
石棉纏繞 SUS 304 碳鋼 碳鋼
石墨纏繞 SUS 316 SUS 304 SUS 304
四氟纏繞 SUS 316L SUS 316 SUS 316
    SUS 316L SUS 316L
填充料 溫 度(°C) 最大操作壓力(kg/cm2)
石墨纏繞 　　　　-200~550 　　　　　　250
石棉纏繞 -150~450 100
四氟纏繞 240~260 100
下表用于對內環及纏繞金屬的材質選擇：
商品名 AISI 硬度(HB/HV) 溫度(°C)
不銹鋼 304 304 130~180 -250~+550
不銹鋼 316 316 130~180 -100~+550
不銹鋼 316L 316L 130~190 -100~+550
　　　　　外環通常由經防腐蝕處理的碳鋼組成。
法蘭種類及纏繞墊片形式：
法蘭種類 纏繞墊片形狀
平面法蘭 僅帶外環纏繞墊片
帶內外環纏繞墊片
凸面法蘭 僅帶外環纏繞墊片
帶內外環纏繞墊片
凹凸法蘭 基本型纏繞墊片
僅帶內環纏繞墊片
槽法蘭 基本型纏繞墊片
僅帶內環纏繞墊片
平面和凹槽法蘭 基本型纏繞墊片
僅帶內環纏繞墊片
纏繞墊片厚度公差：
項目 厚度 公差
墊片厚度 4.5, 3.2 +0.2
-0.1
環厚度 3.0 ±0.24
下表是纏繞墊片直徑公差（即用于法蘭的名義管道直徑）：
  DIN (mm) ANSI B16.5
BS1560 (mm)
Mss sp-44		 API 605 公差
內環內徑
墊片內徑		 <=600 <=24" >=26" and <=34" ±0.5
>600 and <=800 >24" and <=34" >=36" and <=60" ±0.9
>800 and <=1600 >34" and <=60"   ±1.3
>1600 >60"   ±1.6
墊片外徑 <=600 <=24" <=24" ±0.9
>600 and <=160000 >24" and <=60" >24" and <=60" ±1.8
1600 >60"   ±2.2
外環外徑     >=1/2" and <=60" ±0.9
<=600 <=24"   0-1.0
>600 and <=1000 >24" and <=34"   0-1.8
>1000 and <=1600 >34" and <=60"   0-2.2
　　　　　注：另外，我們也可以根據JIS,JPI標準或客戶要求生產.
金屬纏繞墊片主要技術參數：
纏繞墊片系數 m=2.5-4
纏繞墊片使用壓力 ≤25MPa
纏繞墊片使用溫度 -196℃-700℃(氧化性介質中不高于600℃)
纏繞墊片最小預緊比壓 y=68MPa

　　　　※ 實際應用工況不同， 以上參數僅供參考不作任何保證要求。
